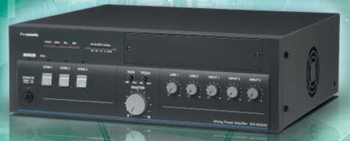

型号 |
WA-MA120 |
WA-MA240 |
|
电源 |
AC:110V～120V/AC:220V～240V（50/60Hz） DC:+24V、螺栓型端子 |
|
额定输出 |
120W(100V/83Ω负载) |
240W(100V/42Ω负载) |
|
频率响应 |
50Hz～15kHz±3dB |
|
失真 |
小于1%(1kHz额定输出） |
|
音质控制 |
低音100Hz±10dB，
高音10kHz±10dB |
|
信噪比 |
大于60dB(在JISA曲线上) |
|
输
入
电
路 |
输入电路1-3(INPUT1-3) |
语音 |
话筒：-65dB/线路：-22dB(切换式) 5kΩ电子平衡
XLR3针母接头 |
|
控制 |
无电压MAKE接点、插式接线端子(仅限输入1) |
|
线路输入1-2（LINE1-2) |
-20dB、10kΩ非平衡、RCA针插孔x2 |
|
遥控话筒输入(REMOTE MIC) |
语音 |
遥控话筒：-22dB/话筒：-65dB(切换式) 10kΩ电子平衡 |
|
控制 |
.广播控制 2.线路1选择 3.线路2选择
4.线路3选择 5.同时广播选择 6.线路1插播选择无电压MAKE接点。 |
|
电源 |
DC24V |
|
接头 |
插式接线端子 |
|
电话呼叫输入 （TEL PAGING） |
语音 |
-20dB、10kΩ电子平衡 |
|
控制 |
无电压MAKE接点 |
|
接头 |
插式接线端子 |
|
紧急广播输入 （EMG IN） |
语音 |
0dB、10kΩ电子平衡 |
|
控制 |
无电压MAKE接点 |
|
接头 |
插式接线端子 |
|
插入输入（INS IN） |
0dB、100kΩ非平衡、RCA针插孔 |
|
线路1插播用功放输入 |
100V或70V、平衡、螺栓型端子 |
|
输
出
电
路 |
线路输出
(ZONE1-3) |
线路数 |
3路 |
|
电压/阻抗 |
100V/83Ω(也可以切换为70V/42Ω) |
100V/42Ω(也可以切换为70V/21Ω) |
|
直接输出
(DIRECT OUT) |
高阻抗 |
100V（也可以切换为70V）、螺栓型端子 |
|
低阻抗 |
最大负载：4Ω、螺栓型端子 |
|
线路输出（LINE OUT） |
0dBV、10kΩ负载适合、非平衡、RCA针插孔 |
|
录音输出（REC OUT） |
0dBV、10kΩ负载适合、非平衡、RCA针插孔x2 |
|
插入输出 |
输出INS OUT |
0dBV、10kΩ负载适合、非平衡、RCA针插孔 |
|
环通INS THRU |
插入输入的环通输出 |
|
输入-直接输出 |
0dBV,10kΩ,非平衡,RCA针插孔(可以在2元广播中采用输入1或直接输出RM) |
|
多台连接 |
同时广播总线(ALL CALL BUS IN/THRU) |
语音 |
-14dBV、平衡x1 |
|
控制 |
无电压MAKE接点x4 |
|
接头 |
D-sub 9针 母接头（输入/环通） |
|
外部衰减器控制端子(ATT
OVERRIDE) |
无电压继电器接点输出,承受电压:30V DC,250V
控制电流:小于3A(DC/AC) |
|
呼叫音控制端子(CALL SIGN CNT) |
上4音、下4音、1次2音。开路电压:5V.短路电流:小于1mA。插式接线端子 |
|
优先广播控制
(通过优先级高的接点进行插播) |
级1：紧急广播、紧急消息(可选) 级2：电话呼叫输入、一般消息、输入1
级3：遥控话筒
级4：输入2、3；线路1、2 |
|
开关机控制(OPERATE ON/OFF) |
无电压接点控制,开路电压:5V.短路电流:小于1mA、螺栓型端子 |
|
操作连接控制(OPERATE LINK) |
开路集电极输出、耐受电压：+30V、操作电流：50mA以下、螺栓型端子 |
|
优先广播指示器 |
紧急广播EMG、电话呼叫TEL、遥控话筒RM |
|
电平显示 |
5段LED指示、-30dB/-20dB/-15dB/0dB/OVER |
|
其他主要功能 |
2元广播：通过输入1或遥控话筒进行2元广播(通过增设功放向线路1进行插播)
线路扩展功能：通过增设此设备最多可以扩展至30条输出线路(10台)
简易多元功能：在对此设备进行多台应用的时候可以向全部设备进行同时广播
定时广播功能：插入音源板就可以通过时间程序控制器进行定时广播(需选购件)
简易紧急广播：插入音原版和故障检测板可以建立简易紧急广播系统(需选购件) |
|
幻象电源 |
+16V、可以对输入1-3进行单独的ON/OFF控制 |
|
外部设备用电源输出 |
DC24V、螺栓型端子 |
|
电源控制端子 |
ON |
无电压MAKE接点、螺栓型端子(本设备的电源可以从外部接通) |
|
OFF |
无电压MAKE接点、螺栓型端子(本设备的电源可以从外部切断) |
|
外部设备用电源联动端子 |
无电压MAKE接点、螺栓型端子(接通本设备的电源可以联动接通外部设备的电源) |
|
冷却方式 |
通过风扇进行强制空冷方式：三种模式：停止/低速/高速 |
|
使用温度范围 |
0～45℃ |
|

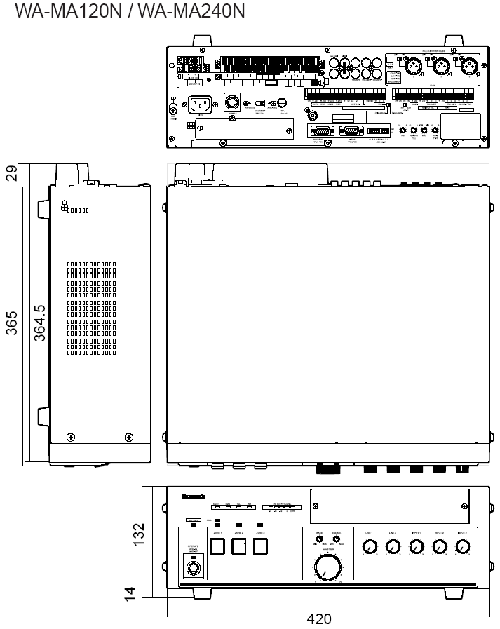

尺寸(W×H×D) |
420mm(W)×146mm(H)×404mm(D)[包含突起部分] |
|
重量 |
约14kg |
约15.5kg |
|
外观 |
面板：ABS树脂、枪炮色金属漆涂饰；外壳：黑色喷涂（忙塞尔N1） |
|
附件 |
AC线缆x2、备用熔断器、使用/施工说明书、保证书、固定支架x2、镀金插头x2 |
|
选配件 |
遥控话筒：WR-210E/WR-201E
增设功放：WA-BA240(240W)
音源板：WU-ZM001E(附带时间程序控制器)
故障检测板：WU-ZS001E |
