首页>>产品介绍>>公共广播管理系统>>松下PAMIS系列

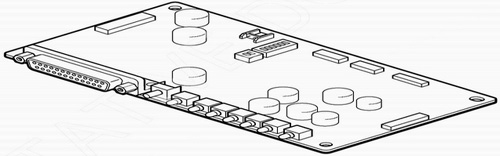

附件 故障检测板 WU-ZS001 |
|
|
 |
集系统为一体，展功能之魅力 |
|
WU-ZS001
规格
|
型号 |
WU-ZS001 |
|
电源 |
DC:+24V（由功放内部提供） |
|
电流消耗 |
约100毫安 |
|
故障检测 |
线路 |
短路（当阻抗小于参考阻抗的50%时） |
|
断路（当阻抗达或超过到参考阻抗的50%时） |
|
接地（当接地阻抗小于或等于50kΩ时） |
|
功率放大器 |
音频信号错误（当高于PILOT信号水平的音频信号不能被功放电路检测到时） |
|
非正常高温（当变压器温度达到或超过100℃时） |
|
手动开关 |
扬声器线路检测触发/阻抗参考只获得触发 |
|
故障显示 |
LED |
阻抗参考值设置/扬声器线路状态显示（琥珀色/绿色） |
|
线路短路/断路显示：ZONE1-5（红色/琥珀色） |
|
接地错误显示（红色） |
|
使用温度范围 |
额定温度：5℃～30℃ |
|
运行温度：0℃～40℃ |
|

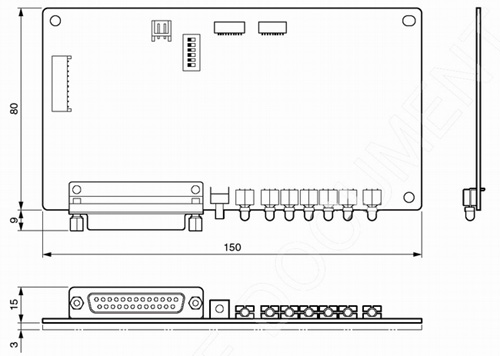

尺寸(W×H×D) |
150mm(W)×18mm(H)×89mm(D) |
|
重量 |
85g |
故障检测板WU-ZS001
|
|
|
|
|
