IXYS 绝缘栅双极晶体管 IGBT芯片

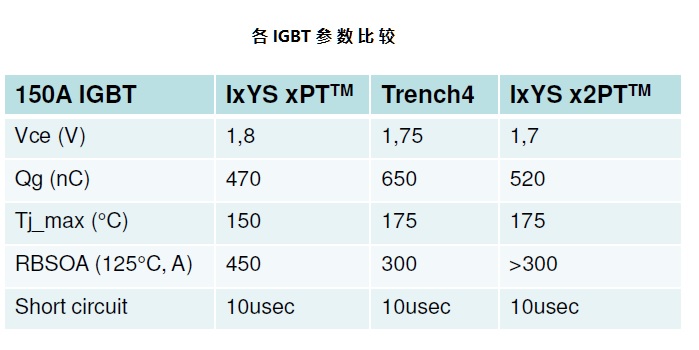

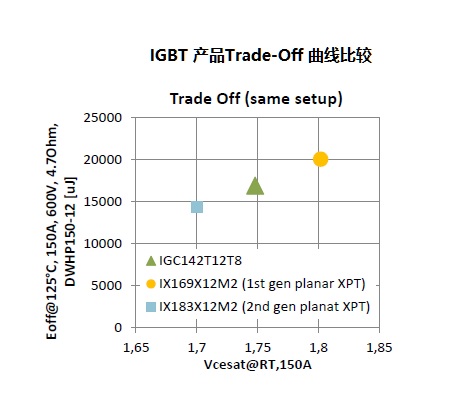

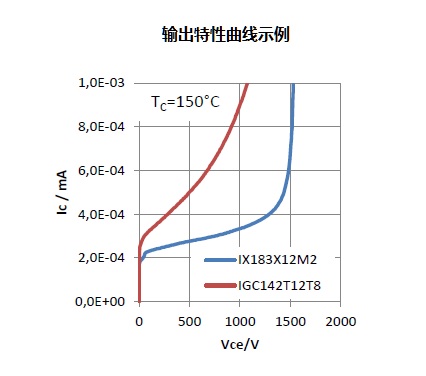

       IXYS 的IGBT芯片秉承其一贯的先进设计已经开发出XPT和X2PT 两代产品,结温最高达175°C,低损耗,高反向偏压安全操作区RBSOA、低通态压降Vce、低栅极充电电量的特点(点击进入 IGBT参数比较);第二代X2PT产品更具有增强的Planar 栅极设计和改进Trade-off曲线 (点击进入IGBT产品Trade-off曲线比较)和具有正向温度系数。(点击进入输出特性比较

         IXYS  IGBT芯片具有 3A 200A电流,1200V 4500V电压选择,并具有以下特点和应用。



联络

+86-755-83683380 8线)

关于我们

可控硅芯片

二极管芯片

快恢复芯片

IGBT 芯片

联系方式

您的位置:

IXYS IGBT 芯片





  点击型号下载参数表

版权所有 2001-2019    深圳市佳讯通实业发展有限公司

Copyright 2001-2019   ShenZhen Excellent Telecom Industry Co.,Ltd. All Rights Reserved

地址:深圳市福田区深南中路2070号电子科技大厦A3103A

电话:0755-83683380 ( 8线)     ICP05040427

XPT 特点

X2PT 特点

应用

¨ 通态电压具有正向温度系数故而容易并联

¨ 通态电压具有正向温度系数故而容易并联

à 交流电机驱动

¨ 坚固的 XPT 设计可以完成:

¨ 坚固的 X2PT 设计可以完成:

à 太阳能逆变器

¨ 短路电流耐受时间为 10µs

¨ 短路电流耐受时间为 10µs

à 医疗设备

¨ 非常低栅极充电电量

¨ 改进的 trade-off 曲线

à 不间断电源UPS

¨ 方形RBSOA @ 2 x Ic

¨ 低开关损耗

à 空调系统

¨ 低电磁干扰 EMI

¨ 低电磁干扰 EMI

à 焊机设备

¨ 薄型晶圆技术结合XPT设计形成了一个非

¨ 薄型晶圆技术结合X2PT设计形成了一个



      常有竞争力的低 Vce(sat)

      非常有竞争力的低 Vce(sat)





¨ Tvjm = 175°C



Type

VRRM / VDRM [V]

IF / IT [A]

Vcesat [V]

Chip Size (mm)

Solderable

Bondable

Category

IX07X12A

1200

3

1.80

2.28 x 3.00

No

Yes

XPT

IX14X12A

1200

10

1.80

3.80 x 3.90

No

Yes

XPT

IX22X12A

1200

15

1.80

5.20 x 4.40

No

Yes

XPT

IX33X12A

1200

25

1.80

4.93 x 6.62

No

Yes

XPT

IX44X12A

1200

35

1.80

6.70 x 6.70

No

Yes

XPT

IX64X12A

1200

50

1.80

8.00 x 8.10

No

Yes

XPT

IX85X12A

1200

75

1.80

9.32 x 9.22

No

Yes

XPT

IX86X12A

1200

75

1.80

9.32 x 9.22

No

Yes

XPT

IX114X12A

1200

100

1.80

10.70 x 10.70

No

Yes

XPT

IX122X12A

1200

110

1.80

16.17 x 7.53

No

Yes

XPT

IX169X12A

1200

150

1.80

13.00 x 13.00

No

Yes

XPT

IX194X12A

1200

200

1.80

16.00 x 12.10

No

Yes

XPT

IX226X12M2

1200

200

1.80

15.72 x 14.30

No

Yes

XPT

IX193X33

3300

63

2.40

12.50 x 15.45

No

Yes

XPT

IX206X45

4500

55

2.80

14.30 x 14.30

No

Yes

XPT

IX126X12M2

1200

100

1.70

11.24 x 11.24

No

Yes

X2PT

IX183X12M2

1200

150

1.70

13.55 x 13.55

No

Yes

X2PT

IX225X12M2

1200

200

1.70

18.00 x 12.47

No

Yes

X2PT

IX137X17M2

1700

100

2.00

11.70 x 11.72

No

Yes

X2PT

IX182X17M2

1700

150

2.00

13.55 x 13.55

No

Yes

X2PT
